配合Artec Studio和Design X,Artec Leo一小時內重新設計排氣系統

2022-03-31

目標:使用無線掌上型3D掃描器,10分鐘完成一輛富豪的底盤捕獲,隨後將3D模型匯出至Geomagic Design X,不到一小時,重新設計排氣系統。

使用工具:Artec Leo、Geomagic Design X

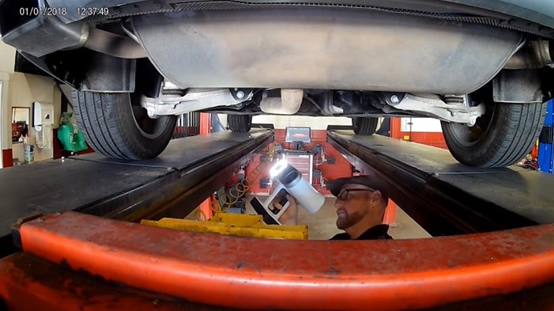

Reality 3D的Stuart Bell使用Artec Leo在十分鐘內完成富豪XC90的底盤掃描



逆向製作汽車部件是一項充滿挑戰的工作,尤其是一些現代高性能車,設計容差要求非常嚴格,新零件必須完美貼合汽車的現有結構和技術要求。

日常工作或許需要汽車零件的精準CAD模型,但找到這樣的模型難度不小,有時甚至是項不可能完成的任務,因為老舊零件早就買不到了。因此,越來越多的設計工程師開始採用逆向工程,作為全新設計的第一步。

多年來,3D掃描被證明是這方面極其高效的一款工具,和其他方式相比,成本低,耗時少,還能帶來高度準確的效果。

Artec Leo完成富豪XC90底盤的最後掃描

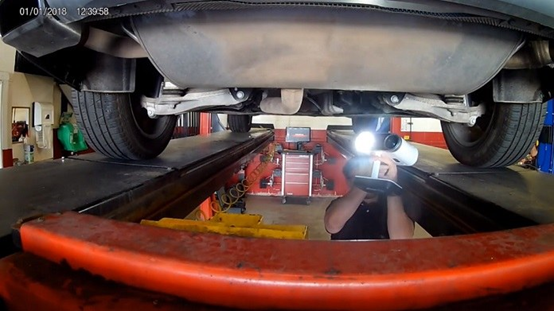

Artec經銷商使用Artec Leo專業掌上型掃描器在短短10分鐘內數位捕獲了富豪XC90的整個底盤,以演示如何使用3D掃描和CAD軟體逆向製作車輛排氣系統。

Artec Leo是一款革新式3D掃描器,全無線設計,配備機載處理系統和電池組,以及各類人性化功能,使其成為新手和掃描專家最青睞的一款工具。

在內置觸屏上,您可以即時查看掃描效果,還能自由旋轉,確保獲取物體所有部位資訊。得益於Leo的快速捕獲幀率,中型物體也可以在幾分鐘內完成色彩鮮豔的3D掃描。

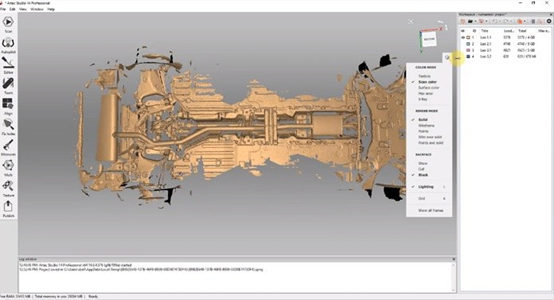

Artec Studio後期處理軟體中的Artec Leo掃描資料

富豪底盤掃描完成後,15分鐘在Artec Studio中完成資料集的後期處理,過程非常輕鬆。Artec Studio是世界知名軟體應用,能配合使用Artec全系列3D掃描器。通過其人性化的多功能介面,您可直接從Studio中匯出至SOLIDWORKS、AutoCAD、Design X,輕鬆移除掃描中的反光,花最少的時間,提升3D掃描品質。

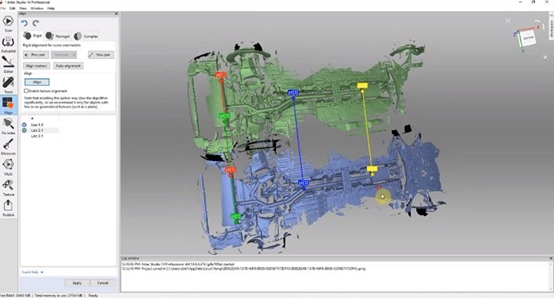

在Artec Studio中對齊掃描資料

全域配準功能可以將所有掃描資料對齊至同一坐標系。同時,橡皮擦功能可以擦除所有多餘資料,提升用於CAD的掃描資料品質。隨後,使用尖銳融合根據所有掃描製作獨立網格。

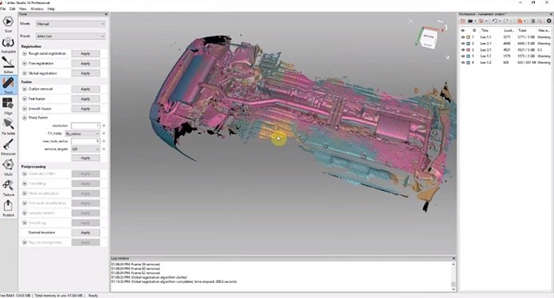

尖銳融合製作獨立網格

隨後進行網格簡化,縮小網格尺寸,減少多邊形數量,方便進行其他模型相關操作。由於這項功能設置允許自訂調節,因此用戶可以避免遺失重要細節。

網格簡化縮小模型尺寸

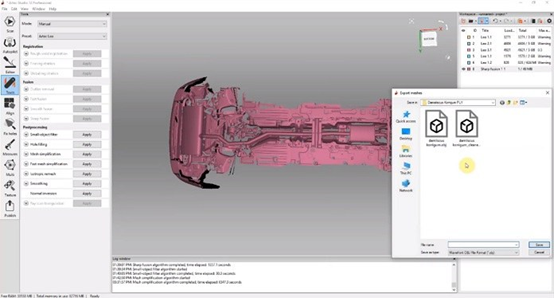

隨後將3D模型以STL格式匯出至Geomagic Design X進行CAD處理。

匯出至Design X進行CAD處理

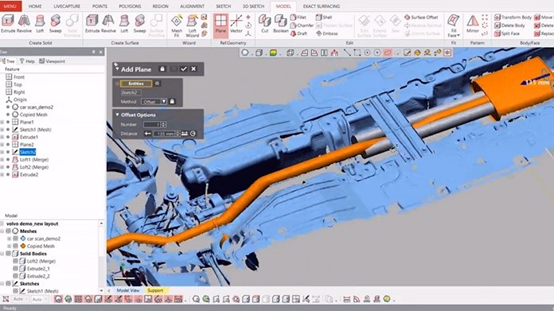

在Design X中導入STL文件;使用Design X的Pipe Wizard,可以輕鬆選中排氣系統用於逆向工程。通過細化系統外形、尺寸等一系列細節,就能一步步設計出全新高性能排氣系統。

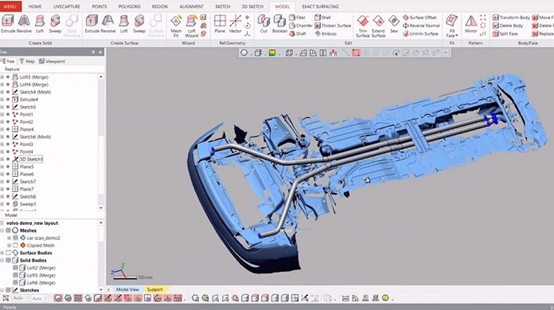

在Design X中,幾分鐘就能完成全新排氣系統的設計

排氣管經過微調,能與汽車底盤其他零件無縫貼合。大約在Design X設計30分鐘後,我們就獲得了最終成品:定製排氣系統的計量級CAD模型,新管道直徑、長度、輪廓都能與汽車其他零件結構完美相容。

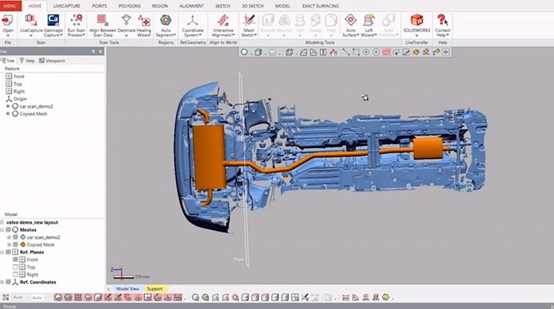

製作與汽車其他結構完美相容的雙排氣系統

流程小結:Artec Leo掃描10分鐘,Artec Studio後期處理15分鐘,Design X進行CAD處理30分鐘。

不到一小時完成的定制排氣系統
