目標：對噴射清理的大直徑鐵管道所選部分進行3D掃描，製作精準的3D模型，用於測定管道表面的厚度變化。

使用工具： Artec Eva, Artec Studio

泰晤士水務公司（Thames Water）是英國最大的供水和廢水服務提供商，客戶量高達1500萬。其中一項重要業務就是平均每天提供2600立方的飲用水。公司在倫敦包括泰晤士流域內的不少地區鋪設了鑄鐵水管，可謂是英國年份最久遠的水管之一，大多已開始老化。過去15年間，公司員工已完成小型輸水管的替換工作，但是大型幹管的問題日益突顯。一根幹管出現爆裂就可能使成百上千戶家庭斷水，甚至導致洪水氾濫，雍堵交通。

水網路創新經理Tim Evans博士解釋了新技術對管道替換的可持續性作用。“由於管道替換成本高昂，因此我們必須優先替換風險隱患最大的管道，”他說道。“對於鑄鐵管道來說，最大的問題就在於腐蝕程度不均，很難檢測到腐蝕部分。通常我們會截取一小部分水管進行情況評測，噴砂處理以去除腐蝕部分，再手工測量形成的坑面。但是，截取管道會影響顧客和用戶的日常使用，且對泰晤士水務公司來說，是一筆不小的支出。

為避免管道截取工作，水務公司開始採用超音波等非破壞性試驗工作方式（NDT）。“這類似於孕期掃描檢查，只不過我們尋找的是腐蝕處，而不是嬰兒。”Evan博士說道。關於未來，“我們的目標是能夠將設備放入水管中，全程收集NDT資料，而非每次挖掘才能收集。”

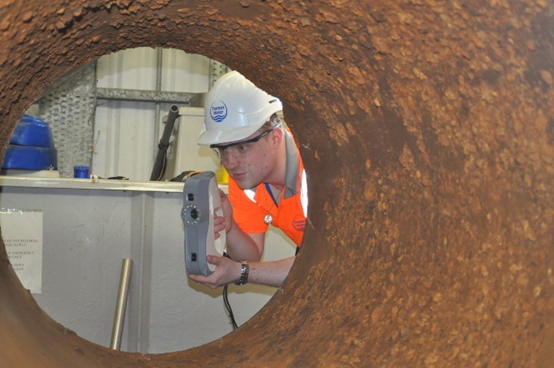

表面缺陷掃描器可以使工作人員使用相應的NDT工具去測量，Konica-Minolta Vivid 系統可用於小直徑（4–8”）水管的腐蝕尋查。但不適用於18”直徑以上的水管。大型水管需要掌上型掃描器，因此泰晤士水務公司邀請市場不同供應商展示自己的設備。Patrick Thorn & Co.的首場展示結束後，泰晤士水務與當地Artec專家攜手合作對大型管道部分進行了掃描，發現Artec Eva™能夠滿足他們的核心需求。公司表示，Eva能為公司帶來符合需求的最佳成本效益方案。購置Eva™後，Patrick Thorn協助工作人員進行了掃描系統的全面培訓，並幫其添置了可從Eva™進行資料詳細分析的附加軟體。

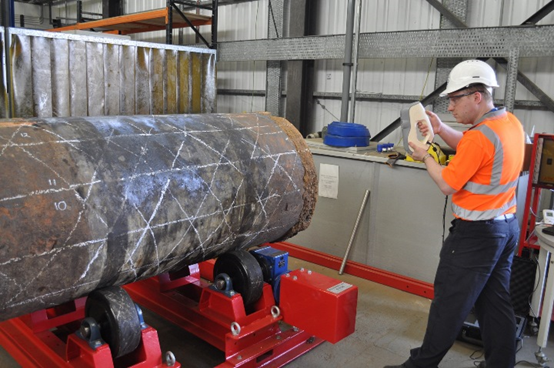

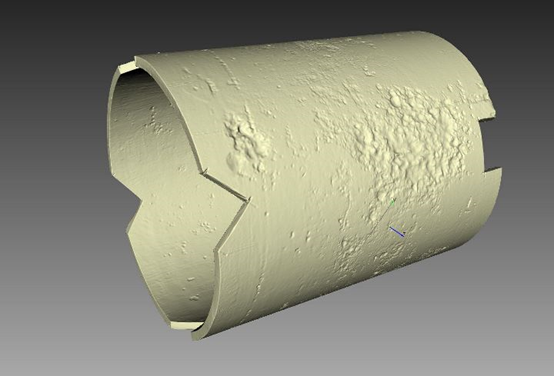

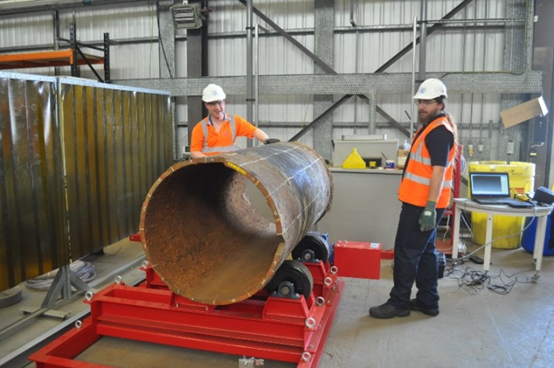

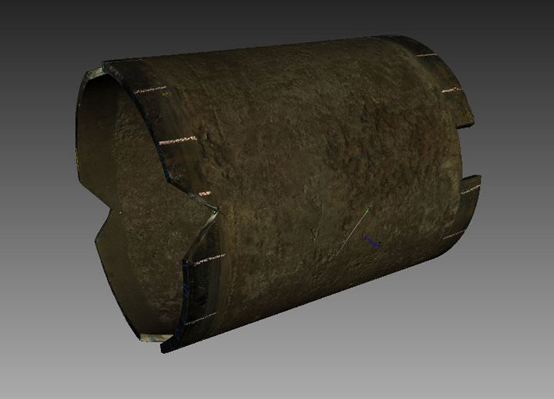

在使用Eva™後，負責泰晤士水務和薩利大學專案的Alex Rainer開始開發一項結合Eva™及其軟體的新方法，將視覺紋理效果加入管道和機動管道轉動器，從而製成真實度較高的管道3D模型。最近更新的系統軟體Artec Studio 10.1已提高了資料記錄過程中紋理追蹤能力，從而改進了網格生成的穩定度。同時，軟體還應用了專案電腦工作站中的多核處理器，大幅降低了原始資料的處理時間。通過對比除腐前後的管道模型，可以更精準地確定腐蝕程度。Eva™產生的腐蝕測繪結果也將用於不同的非破壞性測量方式有效性的衡量基準。
