大尺寸物體三維測量 一台3D掃描器輕鬆搞定

2022-04-06

據統計,目前我國為汽車服務的模具約占到全部模具產量的三分之一,同時汽車生產中90%以上的零部件需要依靠模具成形,因此汽車模具在模具行業和汽車工業中佔據了重要地位。

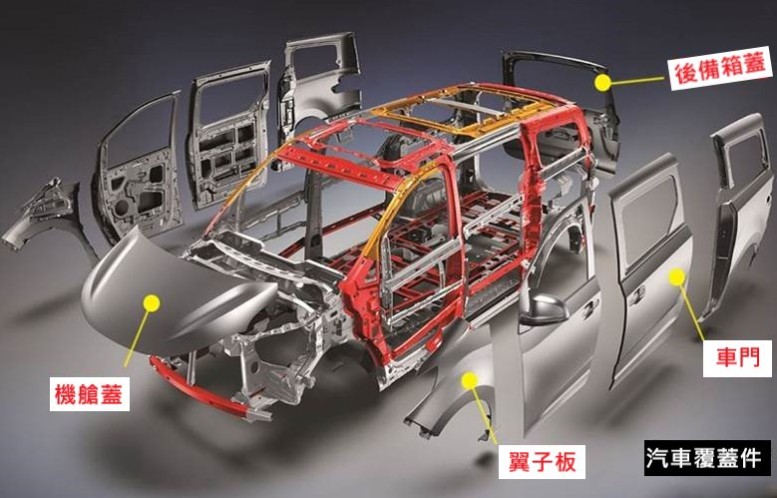

而其中的汽車覆蓋件模具,因其直接關係到汽車車型和能否順利完成總裝,地位更為突出,可想而知對汽車覆蓋件模具的精度要求會有多高,對其進行精准的三維測量顯得極其重要。

掌上型三維掃描器作為一種精度高、速度快、方便攜帶、操作便捷的三維測量設備,近年來獲得了越來越多企業的青睞。

但是在測量大尺寸物體時,掌上型三維掃描器因其工作原理,不可避免的會產生累計誤差,只有配合其它設備(如攝影測量系統)消除累計誤差,才能獲取到大尺寸物體的精准三維資料。

當然,額外的設備投入,必定會增加金錢、人力和時間成本。

思看的KSCAN複合式三維掃描器,首次融合紅藍雙色鐳射掃描和全域式攝影測量技術,無需借助任何設備,單機即可輕鬆完成大尺寸物體三維測量。

應用案例




測量物體

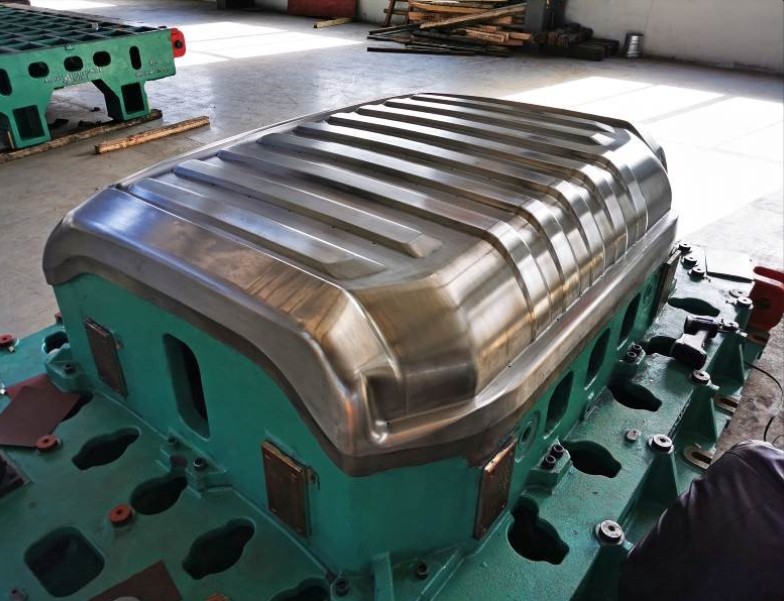

商務車頂棚,尺寸:3.5mx2.5m

選用設備

測量流程

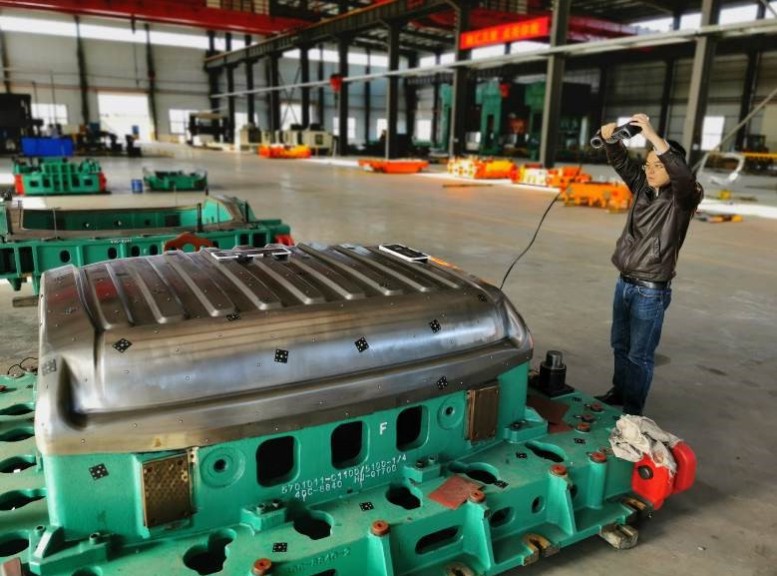

  1. 貼標記點,使用KSCAN的攝影測量功能捕捉模具各角度定位點;

2.使用KSCAN的三維鐳射掃描功能,快速掃描模具;

3.獲得模具點雲資料;

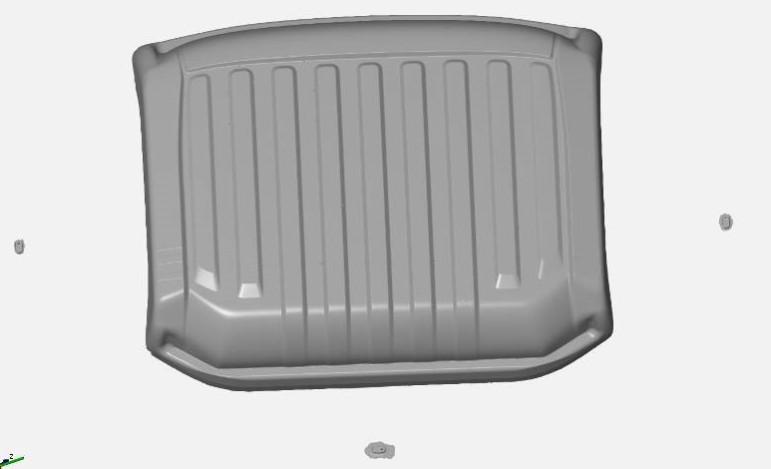

商務車頂棚模具點雲數據

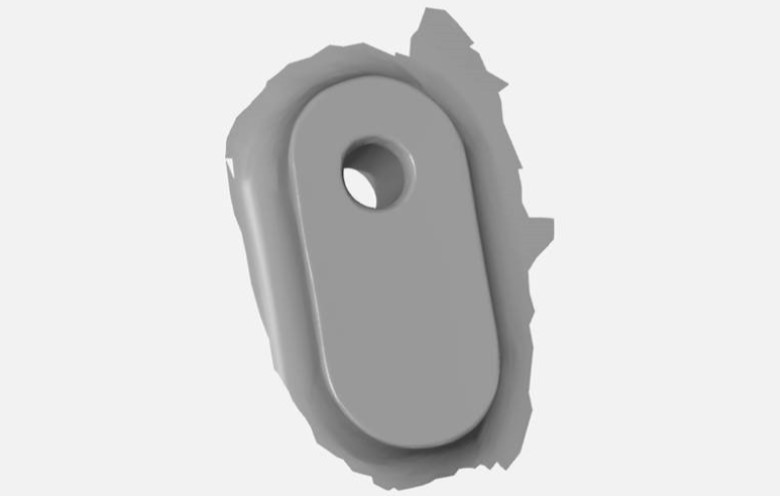

模具基準孔點雲資料

4.軟體快速比對點雲資料和數模資料,獲取檢測比對資料,快速生成報告。

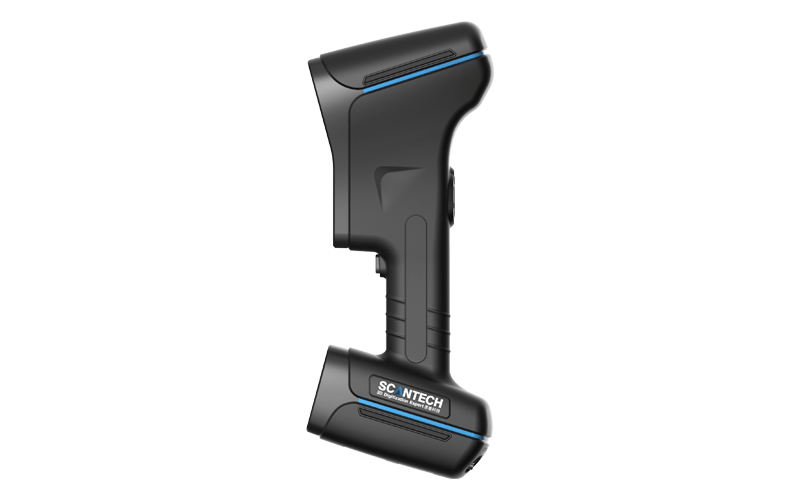

KSCAN複合式三維掃描器,精度0.020mm,單機體積精度0.035mm/m,無需借助其它設備,單機輕鬆完成大尺寸物體精准三維測量,幫助企業大大節省金錢、時間、人力等成本,提高整體的工作效率。

KSCAN複合式三維掃描器,同時具備全域攝影測量、紅色鐳射快速掃描和藍色鐳射精細掃描三種模式,不僅具有遠超其它鐳射三維掃描器的細節獲取能力,同時內置的攝影測量系統模組,極大的擴展了儀器所支援的最大掃描尺寸和掃描精度。並且,融合了思看科技紅藍雙色鐳射和全域式三維測量兩項自主專利技術。

為工業現場提供了從0.02m到10m的全尺寸解決方案,是一款真正應用廣泛的專業級3D掃描器

除了三維測量,KSCAN複合式三維掃描器還可應用于逆向設計、有限元分析、產品開發、三維視覺化、3D列印、自動化三維檢測等方面。
